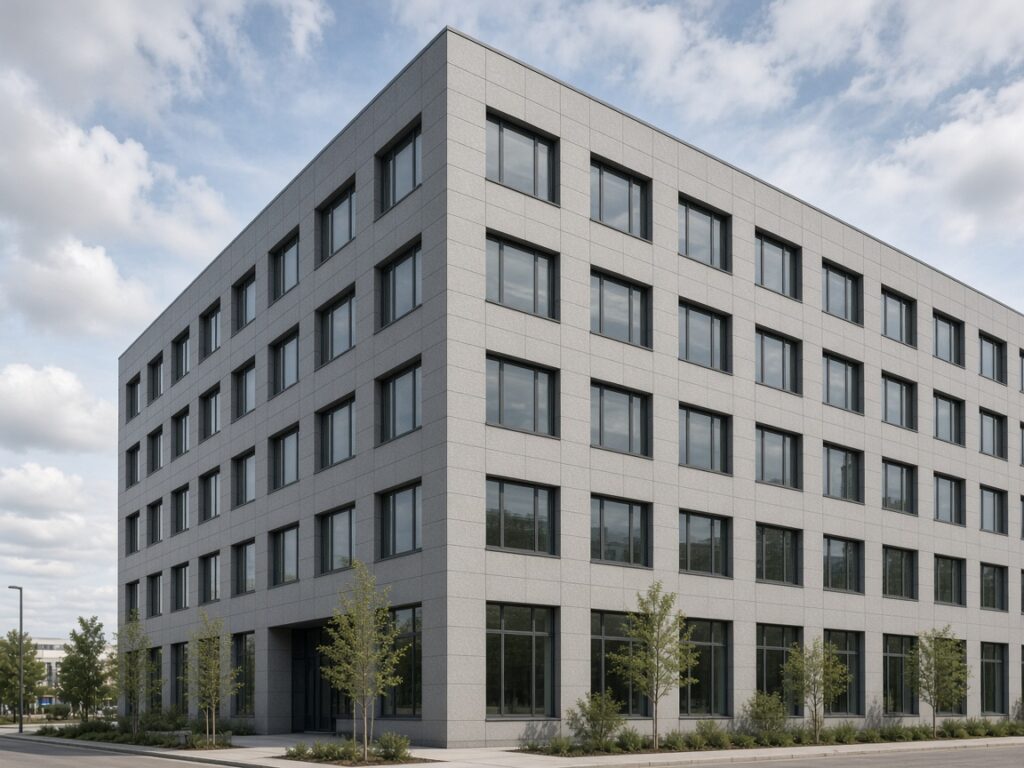

Разработка проектов вентилируемых фасадов в Тюмени: ключевые стадии, инженерные расчеты и комплект документов

В современном гражданском и коммерческом строительстве надежный вентилируемый фасад является ключевым конструктивным элементом, определяющим не только эстетику здания, но и его эксплуатационную безопасность, энергоэффективность и долговечность. Климатические условия Тюменской области предъявляют жесткие требования к внешним ограждающим конструкциям: экстремальные зимние температуры, достигающие -38 °C и ниже, существенные перепады влажности, а также ветровые нагрузки требуют комплексного инженерного подхода. Качественная проектная документация позволяет девелоперам и подрядчикам оптимизировать сметную стоимость, избежать рекламаций и обеспечить безаварийную эксплуатацию объекта на срок более 50 лет.

Профессиональная разработка проекта вентилируемого фасада исключает типовые проектные коллизии: несоответствие несущей способности основания нагрузкам подсистемы, образование сквозных мостиков холода и деформацию облицовочных панелей при температурных колебаниях. Инженерный отдел компании СОЮЗ осуществляет полный цикл проектирования фасадных конструкций, опираясь на передовые нормы строительного законодательства РФ и собственную производственную базу.

Нормативная база проектирования навесных фасадов для климата Тюмени

Инженерное проектирование навесных вентилируемых систем (НФС) базируется на строгом соблюдении федеральных сводов правил и стандартов. Проектные решения должны удовлетворять комплексу требований по механической прочности, пожарной безопасности, коррозионной стойкости и тепловой защите:

• СП 522.1325800.2023 — регламентирует правила проектирования, методы расчета и монтажа навесных фасадных систем с воздушным зазором;
• ГОСТ Р 58154-2018 — определяет требования к материалам несущих подконструкций, защитно-декоративным покрытиям и узлам сопряжения;
• СП 20.13330.2016 (с изменениями) — устанавливает порядок сбора постоянных, ветровых и температурных нагрузок;
• СП 50.13330.2012 и СП 131.13330.2020 — определяют параметры строительной климатологии для города Тюмень (климатический подрайон IВ) и расчетные теплотехнические показатели;
• ГОСТ 31251-2013 и СП 2.13130.2020 — устанавливают требования пожарной безопасности к фасадным конструкциям класса К0.

Для Тюмени характерно нормативное ветровое давление II ветрового района (0,30 кПа), однако на высотных отметках и угловых зонах зданий пульсационная составляющая ветрового потока может многократно превышать базовые значения. Именно поэтому использование несертифицированных или рассчитанных по усредненным формулам узлов категорически недопустимо.

Ключевые инженерные расчеты при разработке фасадной системы

Проект навесной конструкции представляет собой детально выверенную расчетную модель. Надежная фасадная система с воздушным зазором проектируется на основании четырех базовых расчетных блоков.

1. Статический и прочностной расчет

Статический расчет определяет предельные состояния несущих элементов каркаса по первой (прочность и устойчивость) и второй (деформативность, прогибы) группам предельных состояний. В расчет закладываются следующие параметры:

• Собственный вес элементов облицовки и металлокаркаса;
• Ветровые нагрузки: среднее и пиковое пульсационное давление с учетом коэффициента аэродинамики ($C_e$) в рядовых и угловых зонах фасада;
• Температурные климатические деформации направляющих профилей при перепаде температур от -42 °C зимой до +40 °C летом;
• Напряжения в точках фиксации: расчет консолей, таких как кронштейн КРУ 200x80x80x2,0 мм, на срез и вырыв.

2. Расчет анкерных креплений и натурные испытания

Несущая способность ограждающих стен (монолитный железобетон, силикатный кирпич, керамзитобетонные или газобетонные блоки) определяет шаг расстановки кронштейнов. Инженеры компании СОЮЗ проводят выездные натурные испытания анкеров на вырыв непосредственно на объекте в Тюмени. Коэффициент надежности по материалу основания принимается не менее 2,0 для бетона и не менее 2,5–5,0 для ячеистых бетонов в соответствии с требованиями СП 522.1325800.2023.

3. Теплотехнический расчет и физика воздушного зазора

В условиях западносибирского климата критически важно исключить теплопотери через механические мостики холода. Под каждый опорный кронштейн закладывается термоизолирующая паронитовая или полиамидная прокладка толщиной не менее 5 мм. В проекте рассчитывается толщина слоя минераловатного утеплителя плотностью от 80 до 110 кг/м³ и конфигурация вентилируемого воздушного зазора (номинально от 40 до 100 мм), обеспечивающего восходящий воздушный поток для удаления диффузионной влаги из стенового пирога.

4. Пожарно-технические решения

Проект включает детальные узлы обрамления оконных и дверных проемов стальными оцинкованными коробами толщиной от 1,2 мм, а также установку межэтажных противопожарных отсечек. Это исключает распространение пламени внутри вентилируемого канала при возможном возгорании.

Сравнительный анализ применяемых материалов каркаса

Выбор материала подконструкции напрямую влияет на металлоемкость, массу фасада и долговечность здания. В таблице ниже приведены инженерные характеристики каркасов, выпускаемых компанией СОЮЗ:

Параметр	Оцинкованная сталь с полимерным покрытием	Коррозионностойкая нержавеющая сталь	Алюминиевые сплавы (АД31Т1, 6060)
Нормативный срок службы	до 40–50 лет	более 50 лет	до 50 лет
Модуль упругости, МПа	206 000	200 000	70 000
Класс пожарной опасности системы	К0 (непожароопасная)	К0 (непожароопасная)	К0 (с ограничениями по этажности)
Устойчивость к тяжелым облицовкам	Высокая (до 60–80 кг/м²)	Экстремально высокая (более 100 кг/м²)	Средняя (до 35–45 кг/м²)
Удельный вес подконструкции	4,5–6,5 кг/м²	4,5–6,5 кг/м²	2,5–3,5 кг/м²

Адаптация проекта под различные типы фасадной облицовки

Каждый облицовочный материал формирует специфическую схему передачи нагрузок на направляющие профили:

• Керамогранит. Надежная фасадная система из керамогранита монтируется видимым способом на дистанционные элементы — используется нержавеющий кляммер рядовой с толщиной лепестка 1,2 мм, либо скрытыми анкерами типа «кейл».
• Алюминиевый и стальной композит. Проектируются скрытые навесные узлы: кассеты навешиваются на салазки и икли. Популярны как пластичные алюминиевые композитные панели, так и огнестойкие стальные композитные панели, устойчивые к ветровым деформациям.
• Натуральный камень и агломераты. Массивный вентилируемый фасад из натурального камня (гранит, известняк) требует применения усиленных несущих кронштейнов и прочных горизонтально-вертикальных каркасов.
• Клинкер и плитка ручной формовки. Фасад с облицовкой клинкерной плиткой без затирки швов требует прецизионного шага горизонтальных планок для сохранения геометрии шва.
• Листовые материалы. Прочные фиброцементные панели фиксируются на вытяжные заклепки со скользящими и фиксированными точками для компенсации температурных расширений.

Инженерный опыт компании СОЮЗ подтвержден успешной реализацией сложных проектов в Тюмени, таких как современный жилой дом на ул. Геннадия Райкова и крупное административно-офисное здание в Тюмени.

Состав комплекта рабочей документации (раздел КМД)

Заказчик получает исчерпывающий пакет чертежей и спецификаций, полностью готовый к согласованию в органах экспертизы и передаче на стройплощадку. Комплект проектной документации включает:

1. Общие данные, пояснительную записку с результатами статических и теплотехнических расчетов;
2. Схему геодезической съемки фасадов и карту отклонений несущих стен от вертикали;
3. Схемы раскладки кронштейнов с маркировкой типов (опорные, несущие, ветровые) и глубины вылета;
4. Планы расстановки вертикальных профилей (например, Т-образный профиль ПВТ 65x50x1,2 мм) с шагом температурных швов;
5. Схемы раскладки утеплителя и ветро-гидрозащитных мембран (при их проектном применении);
6. Раскладку облицовочных панелей с узлами крепления и детализацией зазоров;
7. Узлы архитектурных примыканий: парапеты, цоколи, оконные и дверные порталы, деформационные швы здания, углы (внешние и внутренние);
8. Сводную спецификацию: полный перечень изделий, где учтены все комплектующие вентилируемого фасада до последнего метиза.

Пошаговый регламент разработки проекта фасада

Процесс создания проекта в проектно-конструкторском бюро компании СОЮЗ строго структурирован:

1. Сбор исходных данных и аудит объекта. Анализ архитектурных чертежей (раздел АР), конструктивных решений (раздел КР), геоподосновы и условий площадки в Тюмени.
2. Геодезическая тахеометрическая съемка. Определение фактических геометрических отклонений несущих стен здания для выравнивания плоскости фасада без перерасхода подсистемы.
3. Натурные испытания несущей способности крепежа. Выезд инженера на объект, проведение вырыва анкеров специализированным прибором, составление официального протокола испытаний.
4. Выполнение статических и теплотехнических расчетов. Подбор оптимального шага кронштейнов, сечения направляющих и толщины термоизоляции. Для предварительной оценки затрат можно использовать калькулятор фасадной системы онлайн.
5. Разработка чертежей стадий КМ и КМД. Детализация всех узлов, создание монтажных схем и сборочных чертежей облицовочных элементов.
6. Формирование спецификаций и сметной документации. Выдача точных объемов металлопроката, крепежа и облицовки без скрытых запасов, увеличивающих бюджет заказчика.
7. Авторский надзор и шефмонтаж. Контроль соответствия выполняемых монтажных работ утвержденным проектным решениям на объекте.

Типичные ошибки при проектировании вентилируемых фасадов

Ошибки на этапе проектирования оборачиваются аварийными ситуациями, промерзанием стен или срывом панелей при шквалистом ветре. Ниже приведены наиболее частые проектные дефекты:

• Игнорирование температурного расширения направляющих. Металлические профили длиной 3 метра удлиняются на несколько миллиметров при нагреве на солнце. Отсутствие компенсирующих зазоров между вертикальными направляющими приводит к волнообразной деформации и растрескиванию облицовки.
• Отсутствие разделения точек крепления на фиксированные и скользящие. Кронштейн должен иметь одну жесткую точку фиксации профиля и продольные пазы для скользящих соединений, снимающих внутреннее температурное напряжение.
• Неверный подбор длины кронштейна. Если вылет кронштейна не учитывает кривизну стен и проектную толщину утеплителя (в Тюмени это обычно не менее 120–150 мм), вентилируемый воздушный зазор перекрывается, что приводит к скоплению конденсата внутри минваты.
• Гальваническая коррозия разнородных металлов. Прямой контакт алюминиевых элементов с неоцинкованной черной сталью приводит к электрохимической коррозии. Все крепежные узлы должны проектироваться с полимерными шайбами или изготавливаться из совместимых марок стали.

Часто задаваемые вопросы (FAQ)

Вопрос: Какая толщина утеплителя требуется для жилых зданий в Тюмени при проектировании НФС?
Ответ: Согласно СП 50.13330.2012 для климатических параметров Тюмени требуемое сопротивление теплопередаче наружных стен жилых зданий составляет $R_{req} \approx 3,3–3,6$ м²·°C/Вт (в зависимости от градусо-суток отопительного периода). При стенах из газобетона D500 толщиной 300 мм расчетная толщина эффективного минераловатного утеплителя составляет 120–150 мм. При монолитном железобетоне толщина слоя теплоизоляции увеличивается до 150–180 мм.

Вопрос: Требуется ли прохождение государственной экспертизы для проекта навесного фасада?
Ответ: Если проект фасада разрабатывается в составе проектной документации на новое строительство или реконструкцию объекта капитального строительства (стадия П), раздел подлежит экспертизе в общем порядке. При капитальном ремонте или модернизации фасада разрабатывается рабочая документация (РД, разделы КМ/КМД), которая согласовывается с техническим заказчиком и проектным институтом, разрабатывавшим базовые конструкции здания.

Вопрос: В чем преимущество проектирования фасада напрямую у производителя систем?
Ответ: Завод СОЮЗ разрабатывает документацию под геометрию собственной сертифицированной профильной продукции. Это исключает перезаклад по металлоемкости, гарантирует 100% совместимость крепежных деталей, позволяет избежать дефицита комплектующих на складе и снижает итоговую стоимость фасадной конструкции на 15–25% по сравнению с работой через посреднические проектные бюро.

Заключение

Безопасность, эстетическая выразительность и теплотехническая надежность любого объекта напрямую зависят от точности конструкторских решений. Грамотно спроектированные навесные фасады гарантируют отсутствие эксплуатационных проблем, снижение расходов на отопление здания и полное соответствие строгим нормативам градостроительного законодательства.

Компания СОЮЗ предлагает проектным организациям, девелоперам и генеральным подрядчикам комплексный сервис: от бесплатного аудита архитектурных чертежей и натурных испытаний крепежа в Тюмени до производства полного комплекта несущей подсистемы с доставкой на стройплощадку. Воспользуйтесь удобным калькулятором на нашем сайте или обратитесь к инженерам компании СОЮЗ, чтобы получить точный технический расчет и разработать надежные вентилируемые фасады для вашего объекта.
